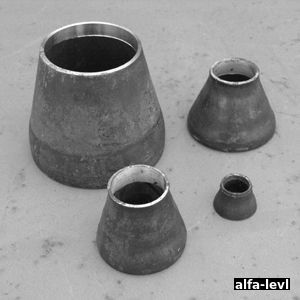

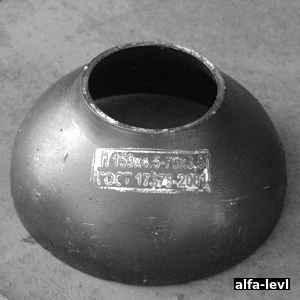

Переходы стальные

Регламентирующий документ ГОСТ 17378-2001

Страна происхождения изделия Россия, Беларусь

Материал (основной) Сталь 20

Среда рабочая Вода, пар, газ

Температура рабочей среды (наибольшая) от -40 до +450

Присоединение Сварка

Допуск по толщине стенки, % -15 + 30

Переходы стальные неоцинкованные



Артикул

Наименование

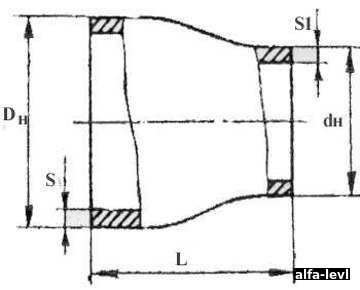

Диаметр наружный Dн, мм

Диаметр наружный dн, мм

Длина L, мм

Толщина S, мм

Тощина S1, мм

Масса, кг

Давление условное PN, МПа (кгс/см2)

027-1210

Переход сталь38х32 ГОСТ 17378-2001

38

32

30

2,0

2,0

0,2

10 (100)

027-1218

Переход сталь 45х38 ГОСТ 17378-2001

45

38

30

2,5

2,0

0,2

10 (100)

027-1220

Переход сталь 57х25 ГОСТ 17378-2001

57

25

45

3,0

1,6

0,2

10,0(100)

027-1227

Переход сталь 57х45 ГОСТ 17378-2001

57

45

60

3,0

2,5

0,3

10 (100)

027-1237

Переход сталь89х76 стандартныйГОСТ 17378-2001

89

76

75

3,5

3,5

0,6

6,3 (63)

027-1181

Переход сталь133х89 стандартныйГОСТ 17378-2001

133

89

100

4,0

3,5

1,5

4,0 (40)

027-1177

Переход сталь133х108 стандартныйГОСТ 17378-2001

133

108

100

5,0

4,0

1,7

6,3 (63)

027-1186

Переход сталь159х57 ГОСТ 17378-2001

159

57

75

4,5

3,0

1,9

4,0 (40)

027-1187

Переход сталь159х76 ГОСТ 17378-2001

159

76

75

4,5

3,5

1,9

4,0 (40)

027-1195

Переход сталь 219х57 ГОСТ 17378-2001

219

57

95

6,0

3,0

2,9

4,0 (40)

027-1196

Переход сталь 219х76 ГОСТ 17378-2001

219

76

95

6,0

3,5

2,9

4,0 (40)

027-1197

Переход сталь 219х89 ГОСТ 17378-2001

219

89

95

6,0

3,5

2,9

4,0 (40)

027-1190

Переход сталь 219х108 ГОСТ 17378-2001

219

108

95

6,0

4,0

2,9

4,0 (40)

027-1192

Переход сталь 219х133 ГОСТ 17378-2001

219

133

140

6,0

4,0

4,2

4,0 (40)

027-1194

Переход сталь 219х159 ГОСТ 17378-2001

219

159

140

6,0

4,5

5,3

4,0 (40)

027-1198

Переход сталь 273х108 ГОСТ 17378-2001

273

108

140

7,0

4,0

6,0

4,0 (40)

027-1199

Переход сталь 273х159 ГОСТ 17378-2001

273

159

140-200

7,0

4,5

8,3

4,0 (40)

027-1202

Переход сталь 325х108 ГОСТ 17378-2001

325

108

140

8,0

4,0

13,1

6,3 (63)

027-1203

Переход сталь 325х219 ГОСТ 17378-2001

325

219

180

8,0

7,0

14,0

6,3 (63)

027-1204

Переход сталь 325х273 ГОСТ 17378-2001

325

273

180

8,0

7,0

12,2

4,0 (40)

027-1205

Переход сталь 377х273 ГОСТ 17378-2001

377

273

220

10,0

7,0

19,4

4,0 (40)

027-1206

Переход сталь377х325 ГОСТ 17378-2001

377

325

220

10,0

8,0

20,7

4,0 (40)





Переходы стальные оцинкованные



Артикул

Наименование

Диаметр наружный Dн, мм

Диаметр наружный dн, мм

Длина L, мм

Толщина S, мм

Тощина S1, мм

Масса, кг

Давление условное PN, МПа (кгс/см2)

027-1963

Переход сталь оц38х32 стандартныйГОСТ 17378-2001

38

32

30

2,0

2,0

0,103

10,0 (100)

027-1964

Переход сталь оц 45х32 ГОСТ 17378-2001

45

38

30

2,5

2.0

0,103

10,0 (100)

027-1961

Переход сталь оц 219х159 ГОСТ 17378-2001

219

159

140

6,0

4,5

5,46

4,0 (40)
